SISTEMA QUADGUARD® II

AMORTIGUADORES DE IMPACTO

El Sistema QuadGuard® II se compone de una nariz de acero diseñada especialmente para trabajar en conjunto con los cartuchos colapsables para absorber la energía del impacto. Se clasifica como un sistema reusable, no traspasable y que redirige al vehículo que lo impacta. El sistema cumple con el Nivel de prueba TL-2 y TL-3 de acuerdo al Reporte NCHRP 350.


Características
  • Nariz de acero es auto portante.
  • Los sistemas más cortos son menos susceptibles a impactos laterales.
  • Su diseño modular provee protección para velocidades en el rango de 40 km/h a 120 km/h.
  • Paneles laterales de cuatro ondas Quad-Beam™ aumentan su resistencia a los impactos laterales.
  • No requiere cables o cadenas de tensión anclados a la base.
  • Se ofrecen diversas opciones para transiciones a defensas de acero o concreto.
Especificaciones
  • Longitud:
    • Sistema TL-2 (70 km/h): 3.0 m
    • Sistema TL-3 (100 km/h): 5.8 m
  • Disponible en anchos nominales de: 61, 76, 91, 122, 228 y 320 cm
  • Recomendado para aumentar la seguridad en una bifurcación y para proteger casetas de peaje.


El sistema QuadGuard ® II cumple con Reporte NCHRP 350 para los niveles de contención TL-2 / TL-3.

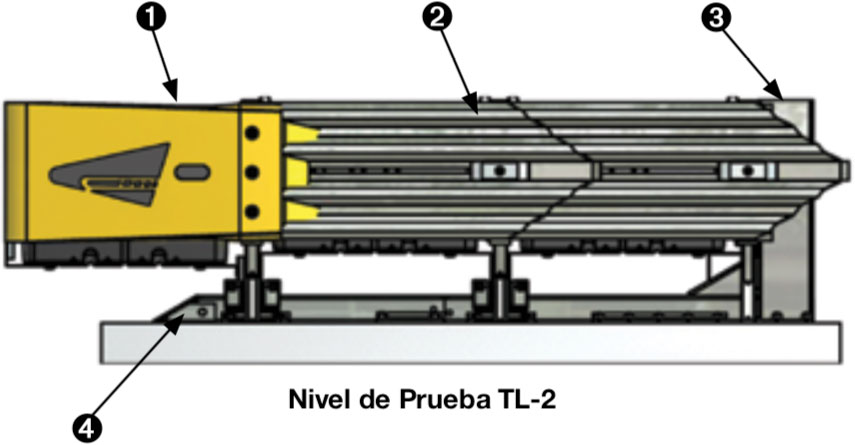

COMPONENTES
  1. Nariz de acero con logotipo
  2. Panel Quad-Beam
  3. Respaldo de Acero*
  4. Monorriel
*Opción de concreto disponible

SISTEMA QUADGUARD® ELITE

AMORTIGUADOR DE IMPACTO

El amortiguador QuadGuard® Elite ofrece el valor agregado de ser un sistema potencialmente reusable en aplicaciones con impactos frecuentes. Pertenece a la categoría de amortiguadores no traspasables y que redirigen al vehículo en ante impactos laterales. El sistema cumple con el nivel de prueba TL-2 y TL-3 de acuerdo al Reporte NCHRP 350.

Características
  • Nariz flexible de alta duración.
  • Paneles de cuatro ondas Quad-Beam™ de alta resistencia.
  • No requiere cables en tensión o cadenas para fijar el sistema.
  • Disponible para velocidades entre 40 km/h a 110 km/h.
  • Diferentes opciones de transiciones se encuentran disponibles.
Especificaciones

Para unidad de un ancho nominal de 61 cm nivel de prueba TL-3:

  • Largo: 8 m
  • Peso: 2,223 kg
  • Anchos disponibles (metros): 0.61, 0.76, 0.91, 1.75, 2.29

Estructura de Respaldo y Transiciones
  • Respaldo simplificado de acero o concreto.
  • Variadas opciones de transiciones para diferentes tipos de barreras de concreto o acero.
Ensamblado y Mantenimiento:
  • Monorriel base garantiza el desplazamiento de los diafragmas durante un impacto frontal.
  • Cilindros de polietileno son potencialmente reusables lo cual reduce los costos de mantenimiento.


El sistema QUADGUARD ® ELITE cumple con Reporte NCHRP 350 para los niveles de contención TL-2 / TL-3.

COMPONENTES
  • Diafragma
  • Cilindro de polietileno
  • Respaldo
  • Panel Quad-Beam
  • Base mocorriel
  • Nariz flexible

REACT 350®II

El amortiguador REACT 350®II es un sistema altamente eficiente y potencialmente resuable que utliliza 6 cilindros de polietileno de alta densidad (HMW/HDPE) posicionados sobre una base de acero. Se clasifica como un sistema no traspasable y que redirige al vehículo que lo impacta y cumple con el Nivel 3 del Reporte NCHRP 350.

Características
  • Los cilindros tienen diferentes espesores para contener vehículos livianos y pesados.
  • Cilindros altamente eficientes y reutilizables.
  • Mínima reparación y mantenimiento.
  • La cubierta para los cilindros pueden ser ordenadas por separado.
Especificaciones
  • Largo del sistema con respaldo de acero: 6.47 m
  • Largo del sistema con respaldo de concreto: 5.92 m
  • Ancho del sistema: 0.914 m
  • Altura: 1.31 m
  • Peso: 1,573 kg

Aplicaciones Típicas
  • Reubicable en zonas de construcción.
  • Instalación permanente frente a barreras de concreto.
  • Pilares de puentes.
  • En medianas con defensa metálica de 2 y 3 crestas.
  • Disponible con respaldo independiente de acero o con respaldo de concreto construido en sitio.
Armado y mantenimiento
  • En pruebas de laboratorio se ha visto que el sistema recupera su forma original y capacidad luego del impacto con un mínimo de mantenimiento o reparación.
  • El sistema con respaldo de acero se entrega completamente armado.
  • El sistema con respaldo de concreto debe ser armado en el lugar.


El sistema REACT 350® II cumple con Reporte NCHRP 350 para los niveles de contención TL-1 / TL-2 / TL-3.

COMPONENTES
  1. Respaldo
  2. Cilindros de HDP
  3. Naríz con lámina reflejante
  4. Anclajes del sistema
